Podajniki i przenośniki

Zaletami przenośników łańcuchowych jest wysoka odporność na wahania temperatury (do 800 °C), niewielkie prędkości przenoszenia - w szczególności przy abrazyjnym materiale sypkim - oraz solidna i pyłoszczelna konstrukcja. Odznaczają się one licznymi możliwościami wykorzystania oraz wersjami wykonania.

Zasadniczo wyróżnia się poziome (nachylenie 0° do 30°) i pionowe (nachylenie 30° do 90°) przenośniki zgrzebłowe łańcuchowe. Poziomy przenośnik zgrzebłowy wspierany jest przez mechanikę materiałów sypkich. To umożliwia wielkość przenoszenia odpowiadającą wielokrotności wysokości przenośnika łańcuchowego. Pionowy przenośnik zgrzebłowy - łańcuchowy stanowi przenośnik wyłącznie objętościowy. Może on przenosić maksymalnie taką ilość materiału sypkiego, która jest dostępna między ogniwami łańcucha.

Cechy konstrukcyjne

• Obudowa stanowi stabilną samonośną i pyłoszczelną konstrukcję spawaną i giętą
• Wyrównanie łańcucha przenośnika przez stację napędową i napinającą
• Szyna manganowa stanowiąca ochronę przed zużyciem i prowadnicę łańcucha
• Kuty matrycowo łańcuch przenośnikowy oraz koło napędowe
• Zewnętrzne pyłoszczelne i wytrzymałe na ściskanie łożyska kołnierzowe
• Konstrukcja ułatwiająca serwis i rewizje.

Dane techniczne

• 40 m Długości przenoszenia
• 35 m Wysokość przenoszenia
• 150 t/h Natężenia wydobycia do
• Wielkości konstrukcyjne (szerokość) 290 do 1100 mm
• Odporność na zmiany temperatury 800°C
• Wymiary: na zapytanie

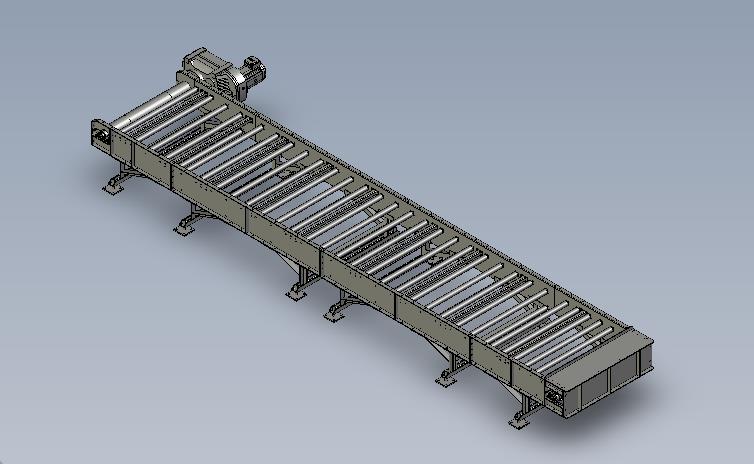

Przenośniki rolkowe i taśmowe

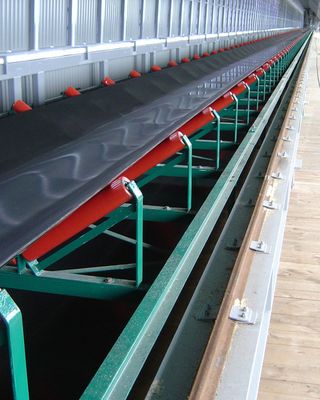

Przenośnik taśmowy służy do transportu mediów sypkich o niewielkiej wilgotności. Przenośnik ładowany jest w miejscu przyjęcia nadawy zwykle w najbliższym sąsiedztwie stacji zwrotnej i za pomocą taśmy medium transportowane jest do stacji napędowej / zrzutowej.

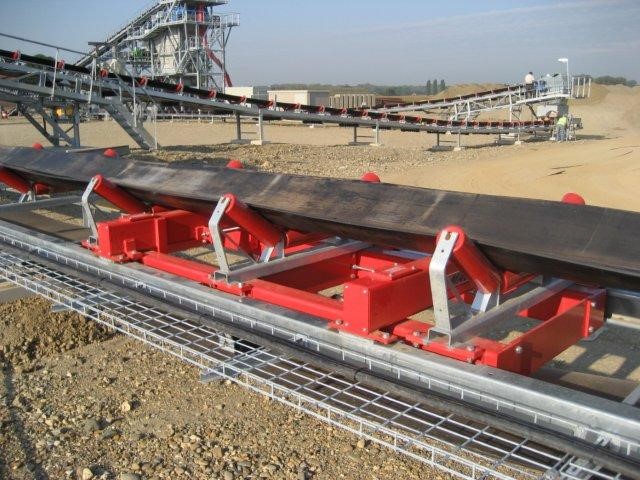

Przenośnik taśmowy składa się z konstrukcji stalowej w kształcie ramy zakończonej z jednej strony bębnem kierującym / zwrotnym, a z drugiej bębnem napędowym / zrzutowym. Taśma przenośnikowa transportująca produkt sypki prowadzona jest na zestawach trójkrążnikowych tworzących nieckę.

Taśma powrotna prowadzona jest na pojedynczych krążnikach. Napęd przenośnika taśmowego usytuowany jest na ramie stacji zdawczej.

Projektowane, wykonywane i dostarczane przez nas przenośniki taśmowe wyposażone są w oprzyrządowanie, zapewniające jego bezpieczną i bezawaryjną eksploatację, tj.:

• linkowe wyłączniki bezpieczeństwa umożliwiające natychmiastowe wyłączenie ruchu przenośnika taśmowego w przypadku awarii lub zagrożenia BHP w dowolnym punkcie trasy, na której zabudowany jest przenośnik,
• osłony zapewniające ochronę przed pochwyceniem przez części ruchome,
• czujnik ruchu, który w przypadku wykrycia poślizgu taśmy automatycznie wyłącza przenośnik (po zwłoce czasowej).
• instalacja sygnalizacyjna i alarmowa, automatycznie wysyłające sygnały uprzedzające o uruchomieniu maszyny,
• element sterowniczy przeznaczony do całkowitego i bezpiecznego zatrzymywania awaryjnego (wyłącznik awaryjny).

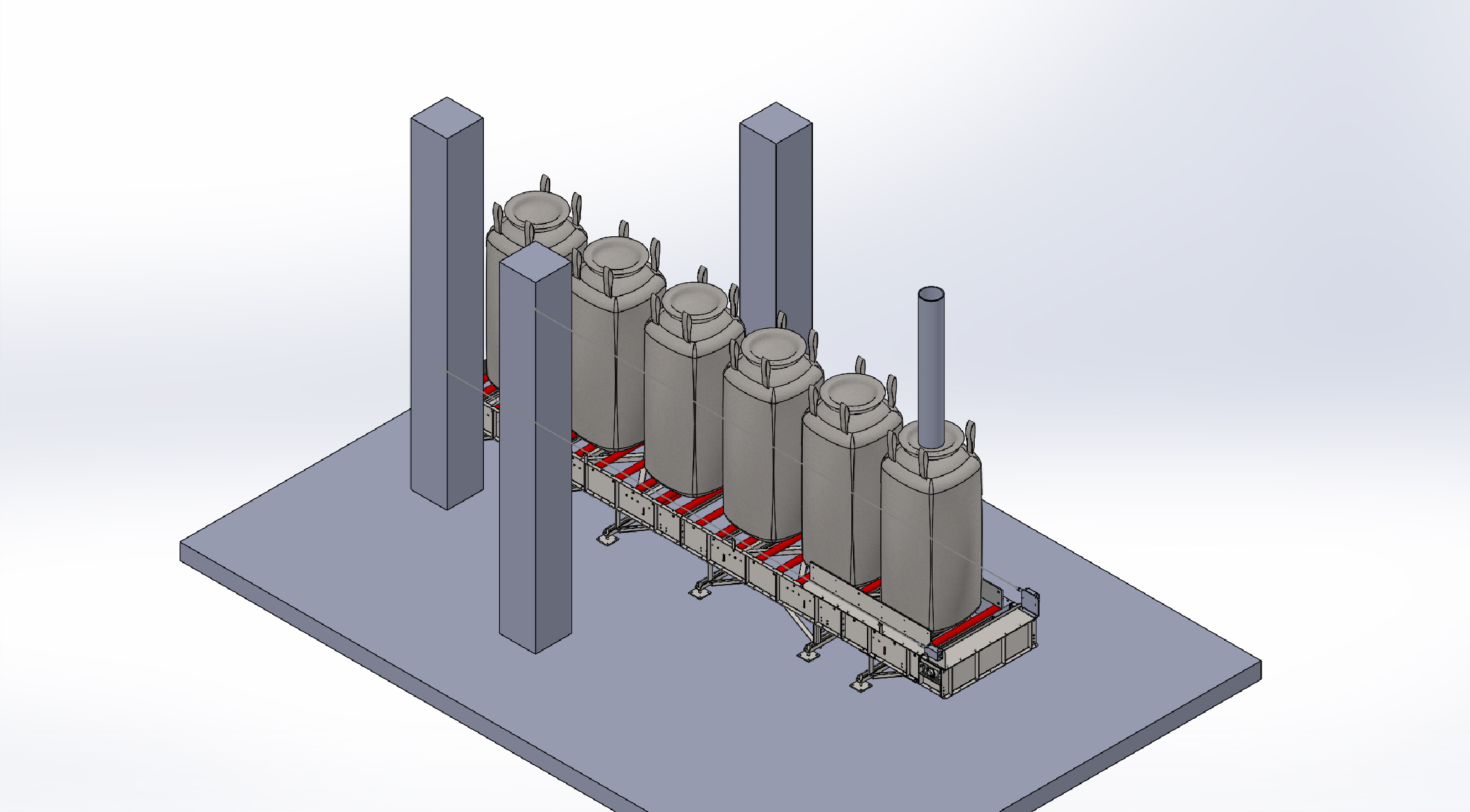

Charakterystyka techniczna przenośnika taśmowego na BIG-BAG

• Napęd: SEW Eurodrive FA87/G DRN100L4
• Moc 3 kW
• Napięcie zasilania: 400 V
• Obroty: 12 1/min (50Hz)
• Wydajność: 6 m/min
• Prędkość taśmy: 6m/min (50Hz)
• Taśma transportująca o szerokości 1000 mm, EP 630/3 3+2 – gładka
• Długość podawania: 6000 mm
• Kąt pracy: 0°
• Krążnik gładki: fi63,5/20x1050/1058/1088 S=14x15, uszczelnienie labiryntowe typu S
• Temperatura medium max 60 °C
