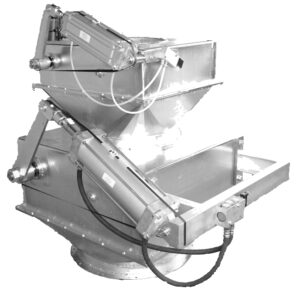

Zawory migawkowe dwuklapowe

Zastosowania śluz dwuklapowych są następujące:

• Gdy materiały sypkie są przenoszone transportem pneumatycznym, takim jak na przykład wypływ z cyklonów,
• Gdy produkty lub materiały sypkie są stopniowo poddawane cyklom tam i z powrotem, na przykład w przypadku produkcji cementu i szkła,
• Jeżeli produkty lub materiały sypkie w innych procesach lub instalacjach są transportowane stopniowo, np. na wejściu lub zrzucie w spalarniach lub biogazowniach.

Cechy szczególne podwójnych klap to:

• Wyrafinowany mechanizm, na uszczelce nie występują siły tarcia i ścinające, dzięki czemu nie zużywa się.
• Klapa zamykająca odchyla się całkowicie od strumienia produktu. Dzięki temu przepływający produkt nie ulega uszkodzeniu ani modyfikacji.
• Nie dochodzi do zużycia klapy z powodu całkowitego odchylenia klapy od strumienia produktu.

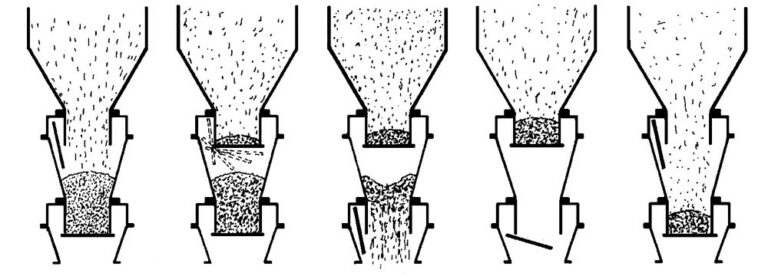

Działanie śluzy dwuklapowej jest następujące:

1. Pozycja podstawowa: dolna klapa zamknięta górna klapa otwarta.
2. Przenoszenie na dolnej klapie aż do osiągnięcia żądanej ilości.
3. Górna klapa jest zamknięta.
4. W układach z różnicami ciśnień między tłoczeniem a wlotem – przeprowadzić kompensację ciśnienia.
5. Otwórz dolną klapę i wyładuj produkt lub podaj inny proces produkcyjny.
6. Zamknij dolną klapkę.
7. W układach z różnicami ciśnień między tłoczeniem a wlotem – ponownie przeprowadzić kompensację ciśnienia.
8. Otwórz górną klapę. Podwójna klapa jest z powrotem w normalnej pozycji – dolna klapa zamknięta, górna klapa otwarta.

W przeciwieństwie do śluzy komórkowej, śluza dwuklapowa Singold nie ma trudności z wysokimi temperaturami, dużymi rozmiarami ziaren, dużymi przepustowościami i wysokimi różnicami ciśnień. Nie może się zablokować, prawie nie ulega zużyciu, a obce powietrze z powodu strat luzu można zignorować.

Śluza dwuklapowa Singold jest stosowana do wszelkiego rodzaju materiałów sypkich i mieszanin ciał stałych i cieczy, gdy pojemnik ma być całkowicie opróżniony. Przykłady: zbiorniki wagowe, pojemniki, zbiorniki pierwotne i wtórne w mieszalniach, zbiorniki, zbiorniki pod filtrami i separatorami, mieszalniki ślimakowe stożkowe itp…

Zawory klapowa jest dostępna w różnych wersjach, materiałach i wytrzymałości na ściskanie.

W zależności od zapotrzebowania klienta oferujemy dostawę, montaż lub wykonywanie gotowych instalacji „pod klucz”.

Typ DKVxxxE

wymiary gabarytowe:

Typ DKVxxxB

wymiary gabarytowe:

Typ DKVxxxA

wymiary gabarytowe:

Typ DKVxxxT

wymiary gabarytowe:
