Pneumatyczne odbijaki SINGOLD
Odbijaki pneumatyczne są przeznaczone do pracy przerywanej. Młotki pneumatyczne należą do urządzeń wspomagających przepływ materiałów sypkich w zbiornikach i przesypach.
Wyślij zapytanie ofertowe. Odpowiemy najszybciej jak to możliwe!

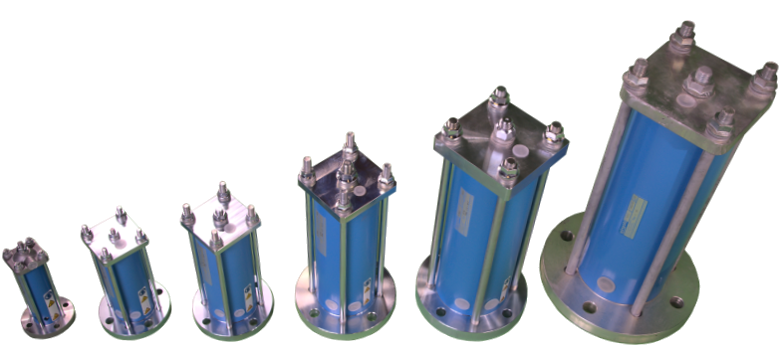

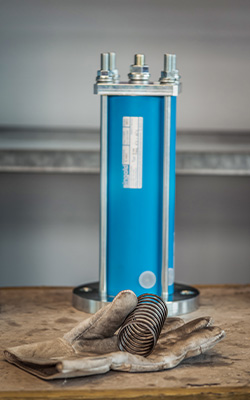

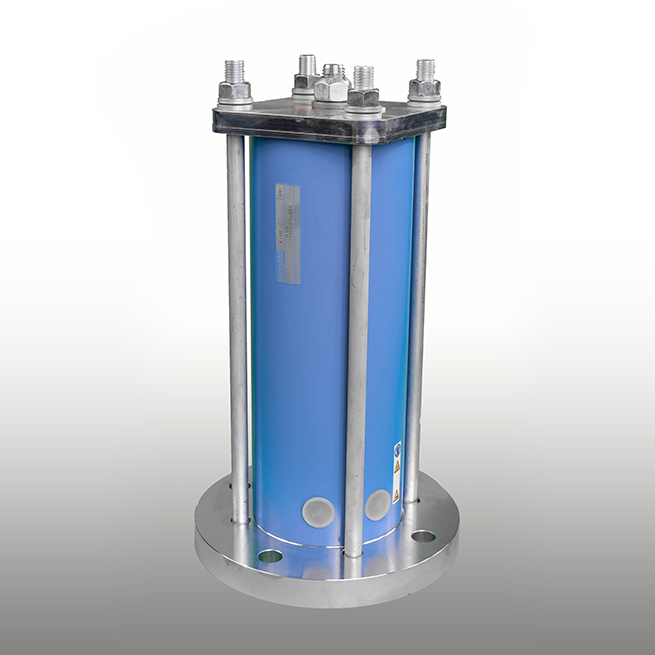

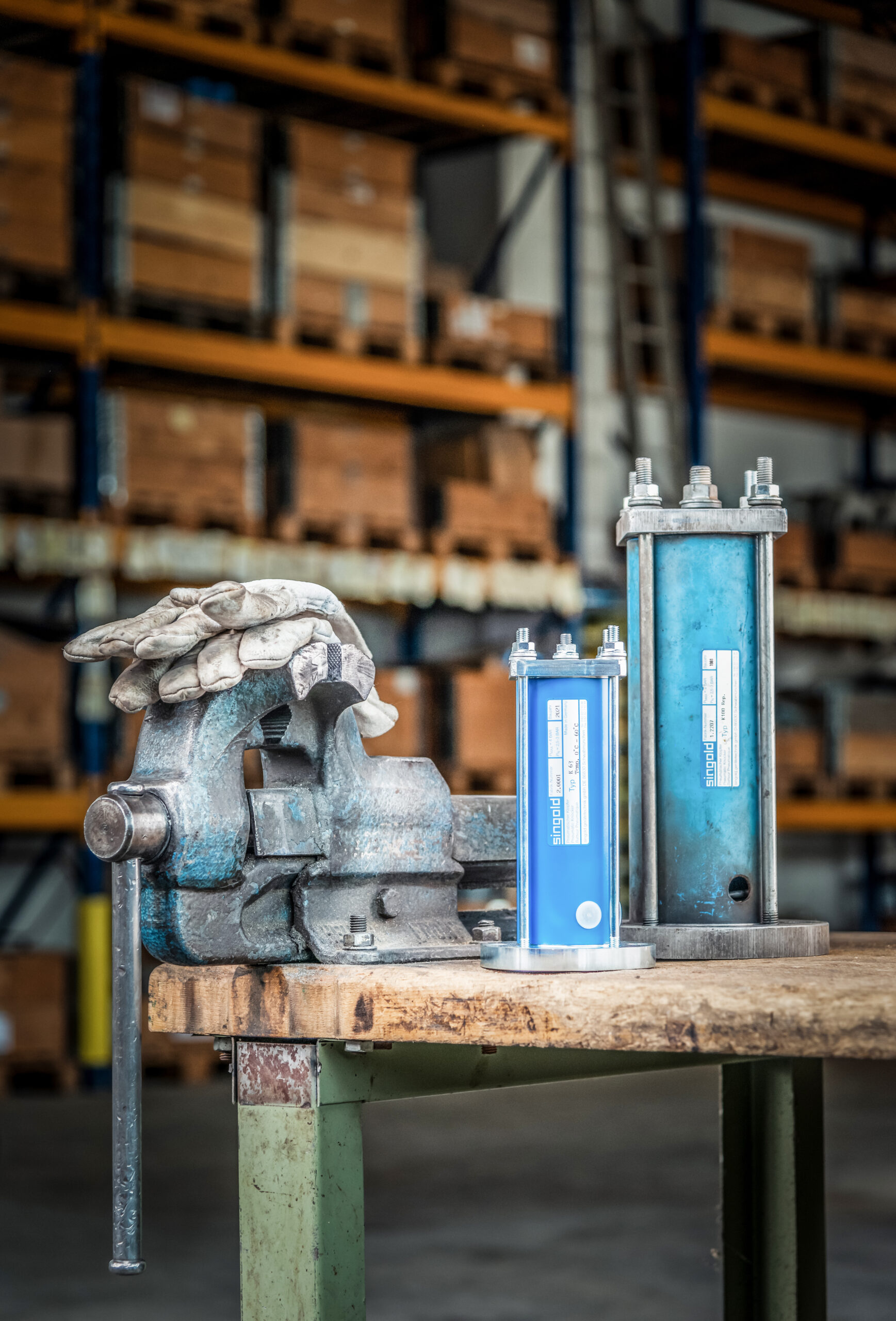

Wyślij zapytanieOdbijaki pneumatyczne SINGOLD serii K

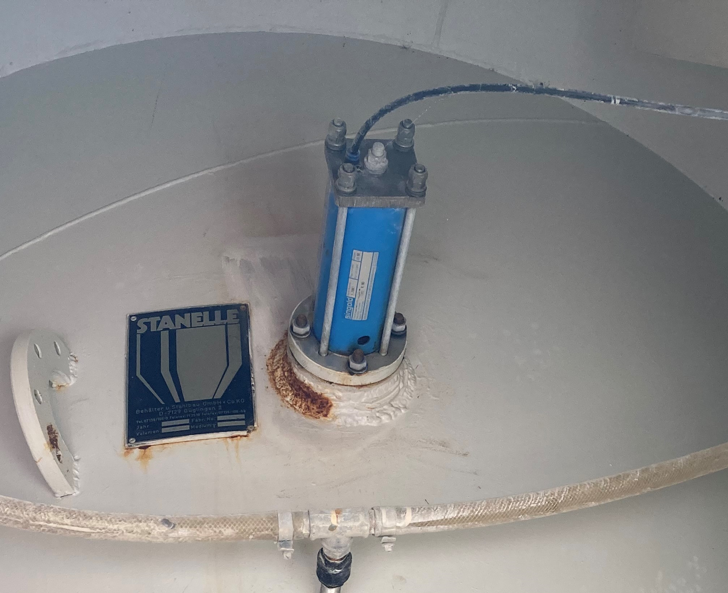

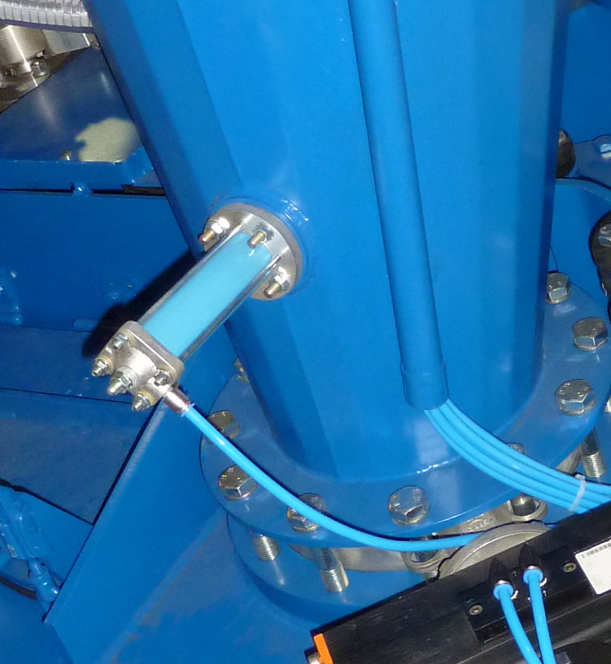

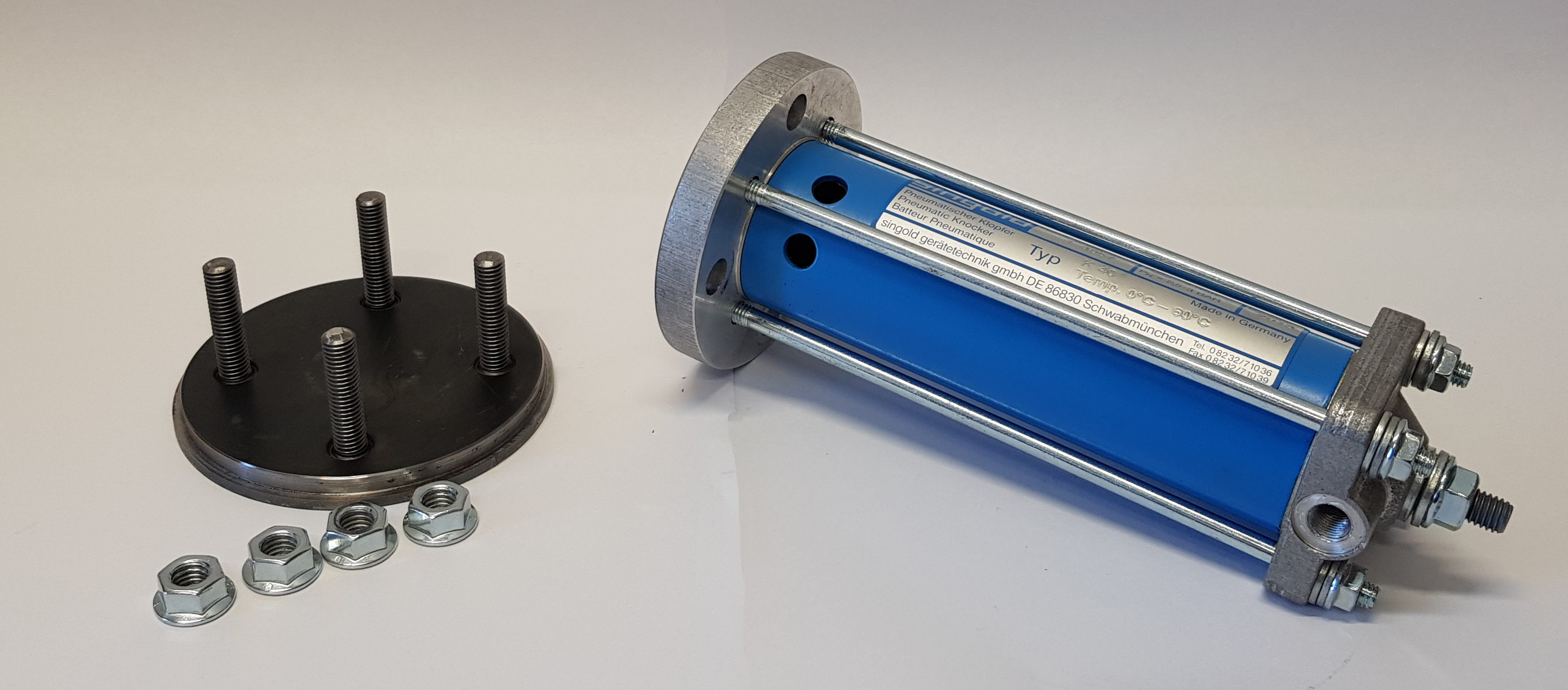

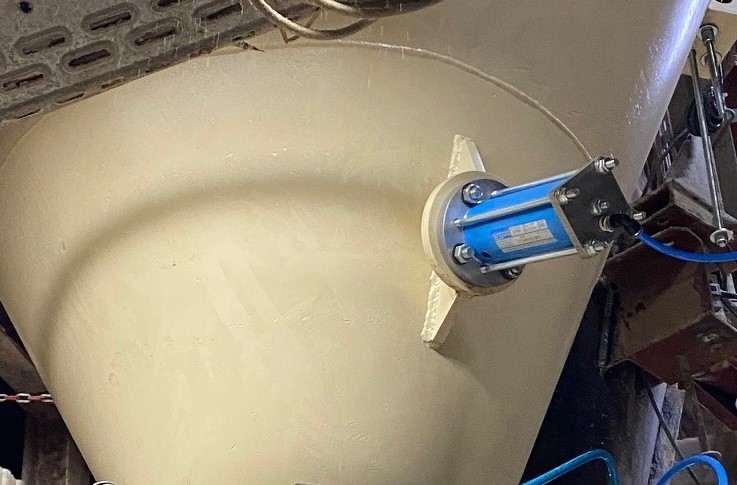

Odbijaki pneumatyczne przeznaczone są do rozluźniania złogów materiałów sklejających się na ścianach, w rurach lub w zbiornikach. Energia mechaniczna tłoka odbijaka uwalniana jest w regularnych odstępach i przenoszona jest przez ścianę zbiornika na zmagazynowany materiał sypki. Młotki pneumatyczne mocowane są na specjalnych podstawach, które są przyspawane do ścian zasobników i w związku z tym nie wymagają wykonywania specjalnych otworów i ingerencji do wnętrza zasobnik czy silosu.
Aby prawidłowo dobierać odbijak do danej aplikacji należy znać:
- rodzaj i charakterystykę materiału sypkiego,
- grubość ściany zbiornika, na której będzie montowana podstawa odbijaka,
- ciśnienie sprężonego powietrza dostępne w miejscu zabudowy odbijaka.
Dobór rozmiaru i wymaganej liczby odbijaków dla okrągłego stożka 60° można przeprowadzić na podstawie diagramu.
W przypadku zbiorników prostokątnych montuje się co najmniej dwa odbijaki po dwóch stronach.
Skuteczność odbijaka ocenia się w następujący sposób: jeśli przepływ produktu można wymusić młotkiem ręcznym, wówczas odbijak pneumatyczny również się sprawdzi.
Zasada działania:
Tłok udarowy (1), zaprojektowany jako magnes stały, przylega do płyty kotwiącej (2) w pozycji spoczynkowej, dopóki sprężone powietrze dostarczane poprzez pokrywę (3) nie pokona siły magnetycznej. W chwili podania odpowiedniej liści sprężonego powietrza tłok udarowy jest uwalniany z płyty kotwiącej i silnie przyspieszany uderza w iglicę (4) z prędkością 6-7 m/s, przenosząc udar na ściankę silosu. Po odpowietrzeniu sprężyna (5) wypycha tłok udarowy do pozycji wyjściowej.
Odbijak pneumatyczny generuje idealne zderzenie sprężyste opisane energią uderzenia: E = m / 2 × v² [kGm / s² = Nm], J = m × v [kGm / s = Ns].
W przeciwieństwie do wibratorów nie dochodzi do powstania siły zderzenia lub nierównowagi.
Odbijak pneumatyczny pracuje najlepiej, gdy udar jest przenoszony na ściankę silosu bez tłumienia. Tłumienie udaru w celu redukcji hałasu „mija się z celem”. Do redukcji hałasu odbijaka pneumatycznego zalecamy zastosowanie naszej osłony dźwiękochłonnej. Powierzchnia, na którą odbijak działa, powinna mieć właściwości drgające, co pozwoli na rozprowadzenie udaru po wszystkich stronach. Należy unikać stosowania wzmocnień ścianek silosu lub dodatkowych żeberek, gdyż zwiększają wagę i wytrzymałość ścianek oraz zmniejszają siłę udaru odbijaka.
Odbijak pneumatyczny jest dostępny w wykonaniu z różnych materiałów i dla różnych zakresów temperatur, aż do maksymalnej temperatury roboczej 140°C.
Osłona dźwiękochłonna
Po montażu odbijaka należy zapewnić zasilanie sprężonym powietrzem za pośrednictwem elektrycznie sterowanego zaworu elektromagnetycznego lub zaworu ręcznego. Elektrycznie obsługiwane zawory elektromagnetyczne muszą być sterowane z poziomu zegara elektronicznego TG lub SD będącego w naszej ofercie. Alternatywnie zawór elektromagnetyczny może być obsługiwany z poziomu istniejącego sterownika PLC, dla którego czasy pracy i przerwy zostały wstępne zaprogramowane. Należy uwzględnić maksymalne czasy cyklu.
Dane Techniczne
Polecamy również sprawdzić pneumatyczne odbijaki dystansowe QJ
