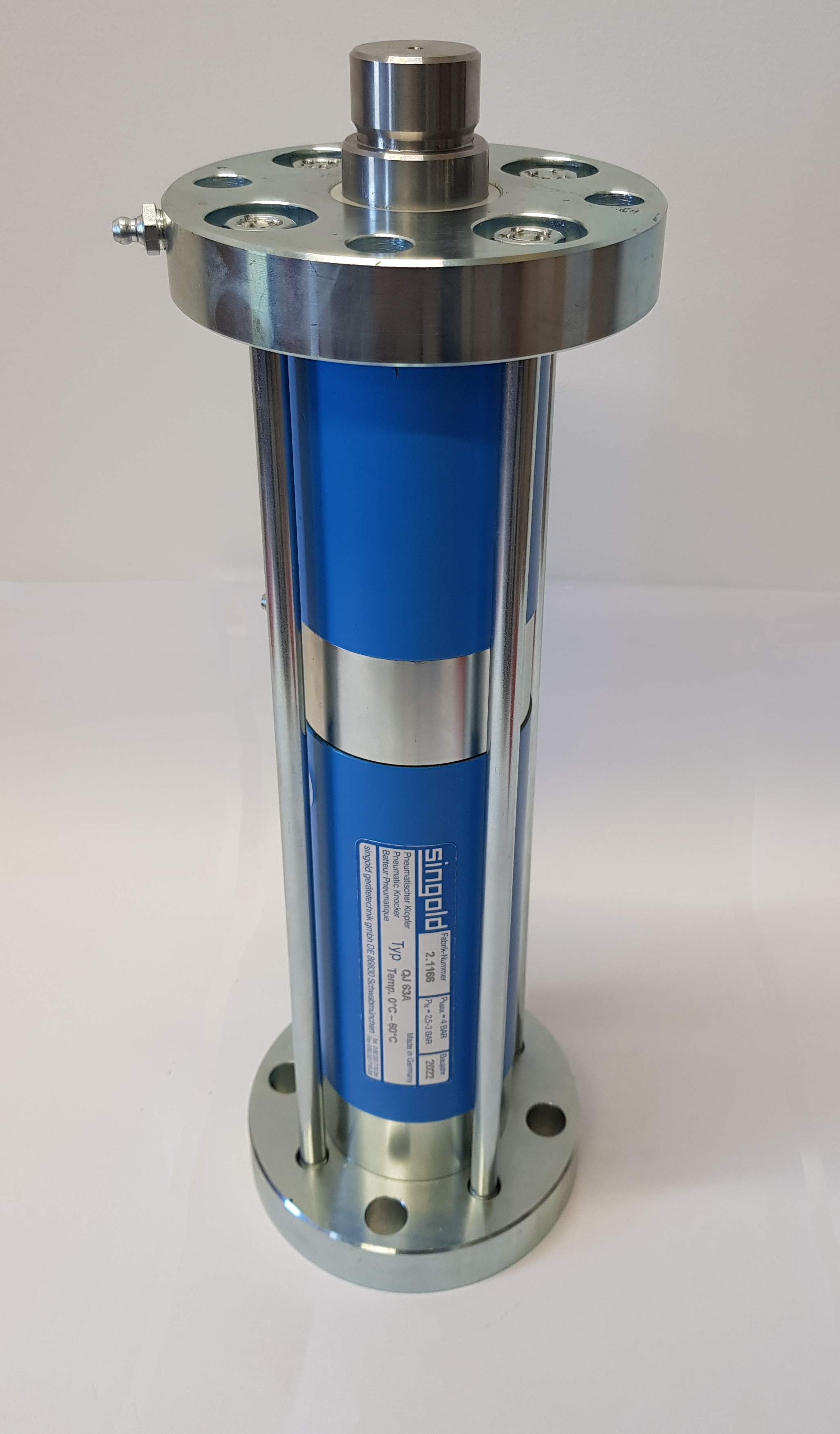

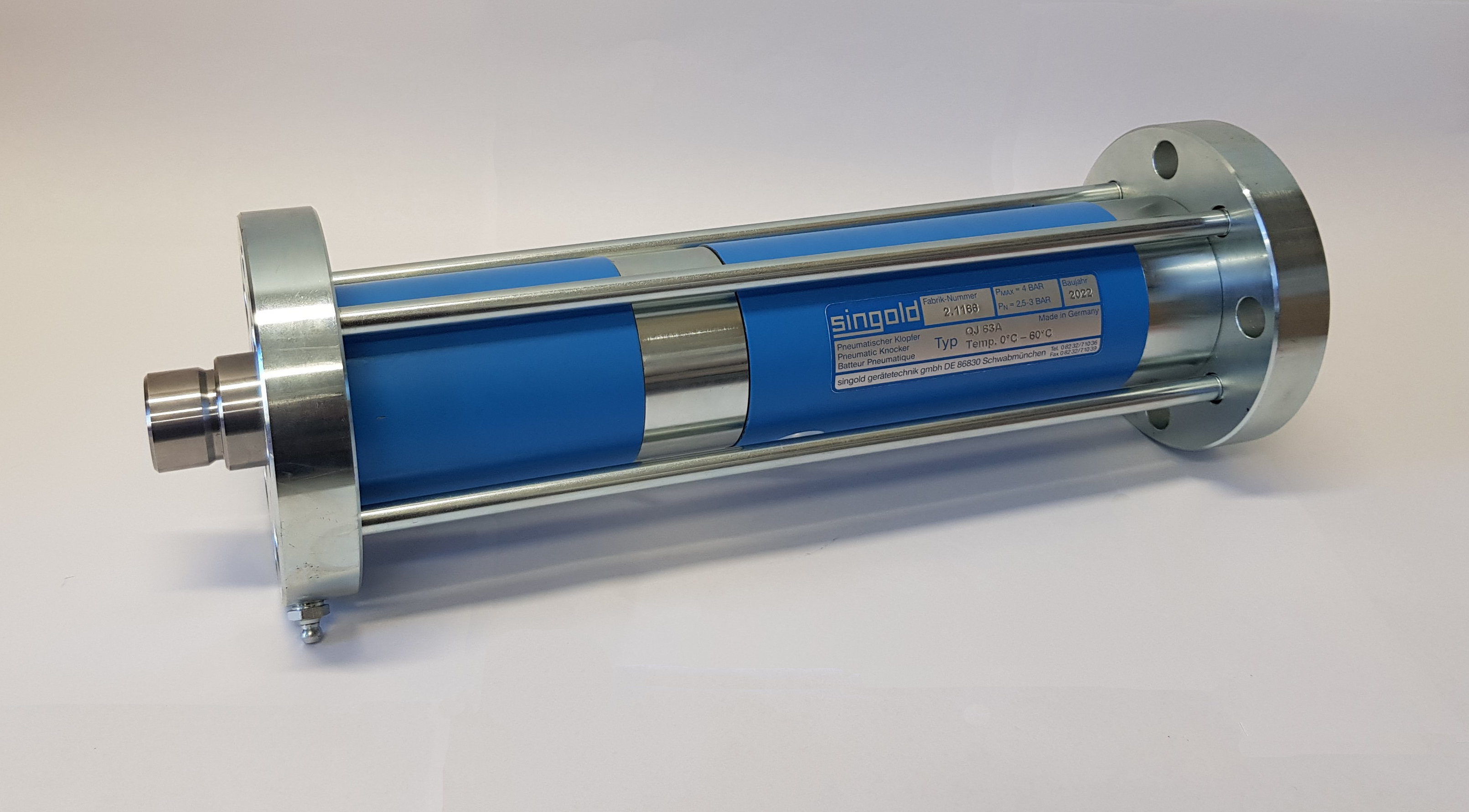

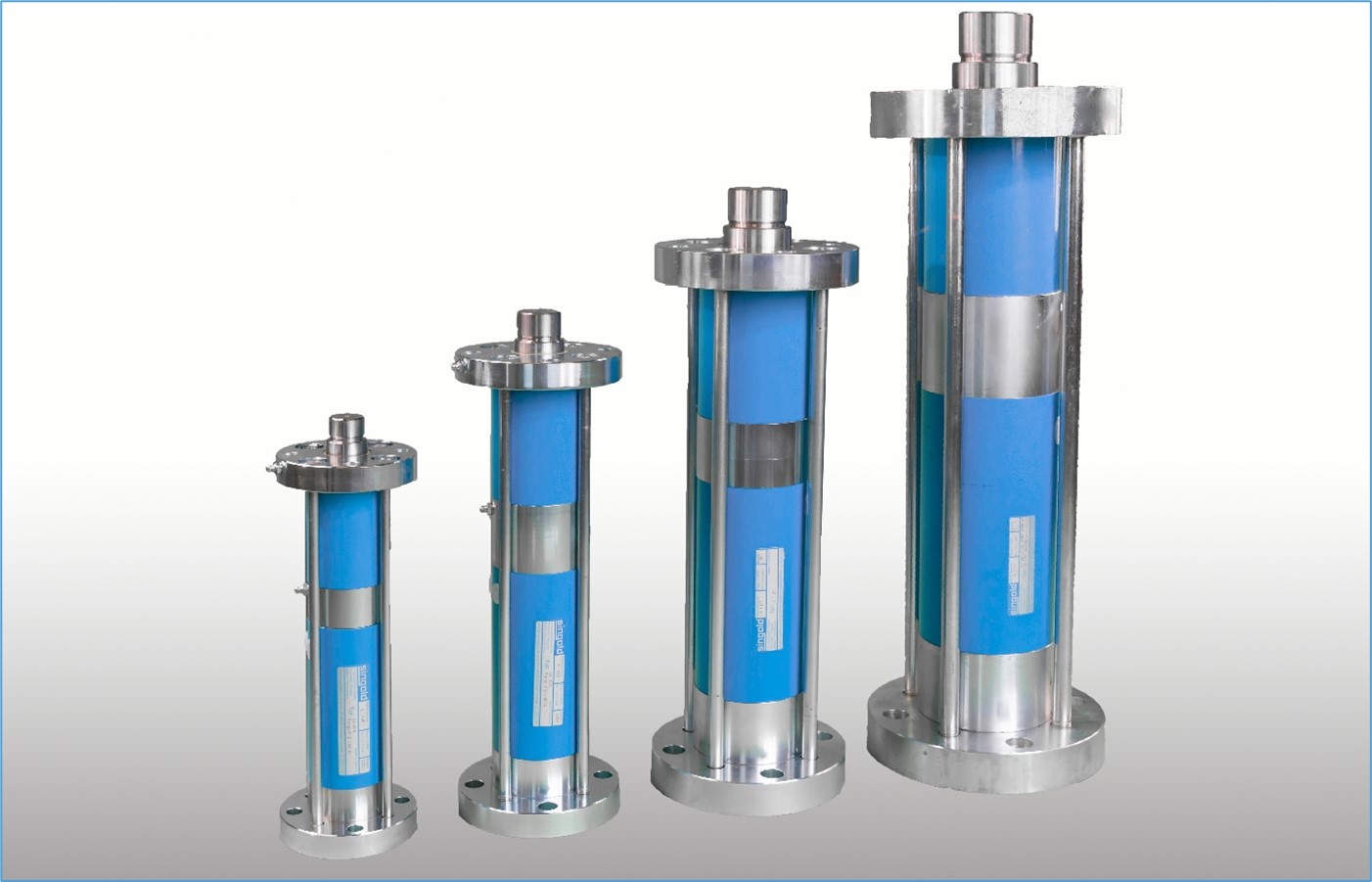

Pneumatyczne odbijaki dystansowe SINGOLD serii QJ

Zastosowanie:

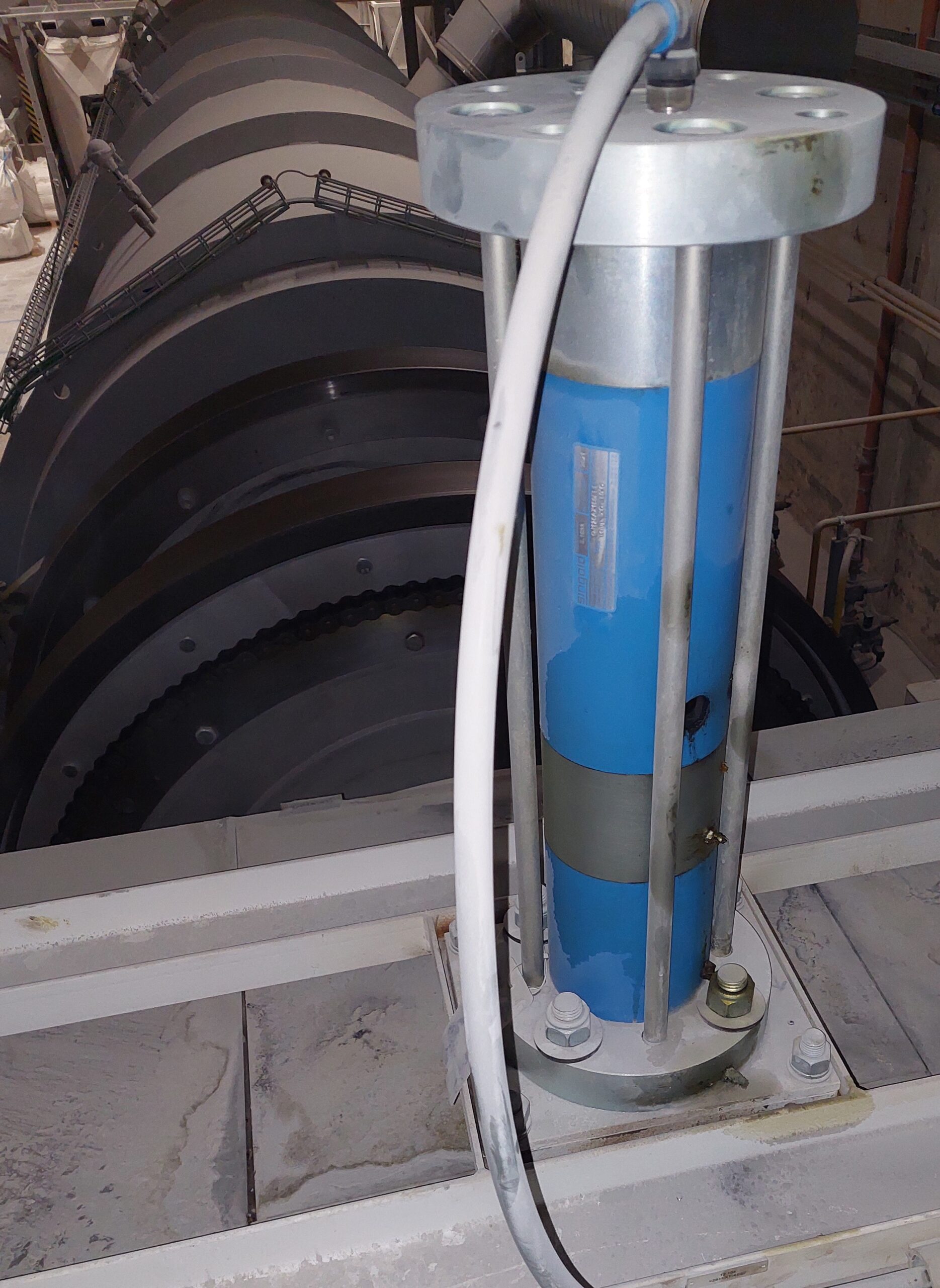

Pneumatyczny odbijak dystansowy QJ może być stosowany wszędzie tam, gdzie skuteczne rozluźnianie złogów materiałów sklejających się na ścianach może zostać przeprowadzone przez działanie energii mechanicznej, ale bezpośredni montaż konwencjonalnego odbijaka (SINGOLD serii K) jest niemożliwy ze względu na ruch maszyny lub wysoką temperaturę. Dzięki temu dystansowe odbijaki pneumatyczne serii QJ doskonale sprawdzają się na stanowiskach napełniania i opróżniania ze zmieniającymi się pojemnikami, wolno obracającymi się bębnami i przy gorących powierzchniach.

Budowa i działanie:

Tłok udarowy (3), zaprojektowany jako magnes stały, przylega do płyty kotwiącej (2) w pozycji spoczynkowej, do momentu aż sprężone powietrze dostarczane przez pokrywę (1) nie pokona magnetycznej siły magnetycznej. Tłok udarowy jest uwalniany z płyty kotwiącej i gwałtownie wprowadzony w ruch przez zmagazynowane sprężone powietrze. Tłok uderza z dużą prędkością w tłoczysko (5). Tłoczysko rozpędza się samoistnie i przekazuje energię impulsu do elementu, który ma być uderzony (np. ściana bębna obrotowego itp.), natychmiast odbija się od niego i w ten sposób jest przenoszone z powrotem na tłok udarowy. Kiedy odbijak dystansowy QJ jest odpowietrzony, górna sprężyna (4) dociska tłok udarowy z powrotem do płyty kotwiącej, a dolna sprężyna (6) dociska tłoczysko z powrotem do pozycji wyjściowej. Prędkość przesuwu tłoczyska jest tak duża, że cały proces jest ledwie widoczny dla ludzkiego oka.

Zakres zastosowań:

Nie jest dopuszczony do stosowania w obszarach zagrożonych wybuchem. Przeznaczony do stosowania wewnątrz stref przemysłowych. Urządzenie nie jest odporne na zalanie.

W przypadku instalacji na zewnątrz w warunkach, w których może wystąpić wilgoć oraz silne zabrudzenia i zapylenie, zaleca się stosowanie osłony dźwiękochłonnej (QJSH), która jest dostępna jako wyposażenie dodatkowe. Dostępne są również wersje wykonane ze stali nierdzewnej. Ponadto dostępne są wersje niecynkowane i bez metali nieżelaznych z elementami wykonanymi ze stali nierdzewnej.
