Armatka powietrzna wielogłowicowa MACSYS

Zasada działania pulsatora pneumatycznego MACSYS polega na magazynowaniu, a następnie uwalnianiu w bardzo krótkim czasie sprężone powietrze poprzez odpowiednio ukształtowaną i ukierunkowaną dyszę. W momencie zadziałania poprzez otwór wydmuchowy jednego z min 4, max 8 zaworów wydmuchowych następuje wypływ sprężonego powietrza podobny do eksplozji. Wszystkie materiały leżące na drodze strumienia powietrza podlegają odrzuceniu, podobnie jak podczas strzału.

Podczas napełniania naczynia ciśnieniowego powietrze przepływa z sieci zasilającej sprężonego powietrza poprzez zawór zwrotny do zbiornika, ładując go do aktualnie panującego ciśnienia w sieci.

W zależności od opcji wyposażenia na jednym z króćców (½”) naczynia ciśnieniowego jest zamontowany wyłącznik ciśnieniowy. Informuje on o gotowości pulsatora MACSYS do pracy (napełniony powietrzem), ewentualnie o awarii urządzenia.

Po otrzymaniu sygnału z układu sterowania, zawór elektromagnetyczny powoduje zadziałanie jednego z kilku (min 4 – max 8) zaworu wydmuchowego tj. otwarcie wylotu powietrza. Następuje szybkie wybuchowe opróżnienie naczynia ciśnieniowego pulsatora o pojemności 200 litrów. Zamknięcie wylotu następuje samoczynnie pod wpływem działania sprężyny i zdjęcia sygnału sterującego z elektrozaworu.

Pulsatory pneumatyczne MACSYS skutecznie usuwają złogi, oklejenia i napieki. Usuwanie powstających ww. zjawisk i zapobieganie im osiąga się poprzez wprowadzenie do wnętrza ciągu technologicznego strugi sprężonego powietrza wyrzucanej z naczynia ciśnieniowego pulsatora. Struga ta, o dynamicznym, eksplozyjnym charakterze jest kierowana poprzez króciec przyłączeniowy i odpowiednią dyszę w strefę przylegania materiału do ściany.

Typoszeregi armatek powietrznych MACSYS

• MACS21010SP,

• MACS215HP,

• MACS215SP,

• MACS31010SP,

• MACS315SP,

• MACS41010HP,

• MACS41010SP,

• MACS415HP,

• MACS415SP,

• MACS51010HP,

• MACS51010SP,

• MACS515SP,

• MACS61010HP,

• MACS61010SP,

• MACS615HP,

• MACS615SP,
• MACS81010HP,
• MACS81010SP,
• MACS815HP,
• MACS815SP.

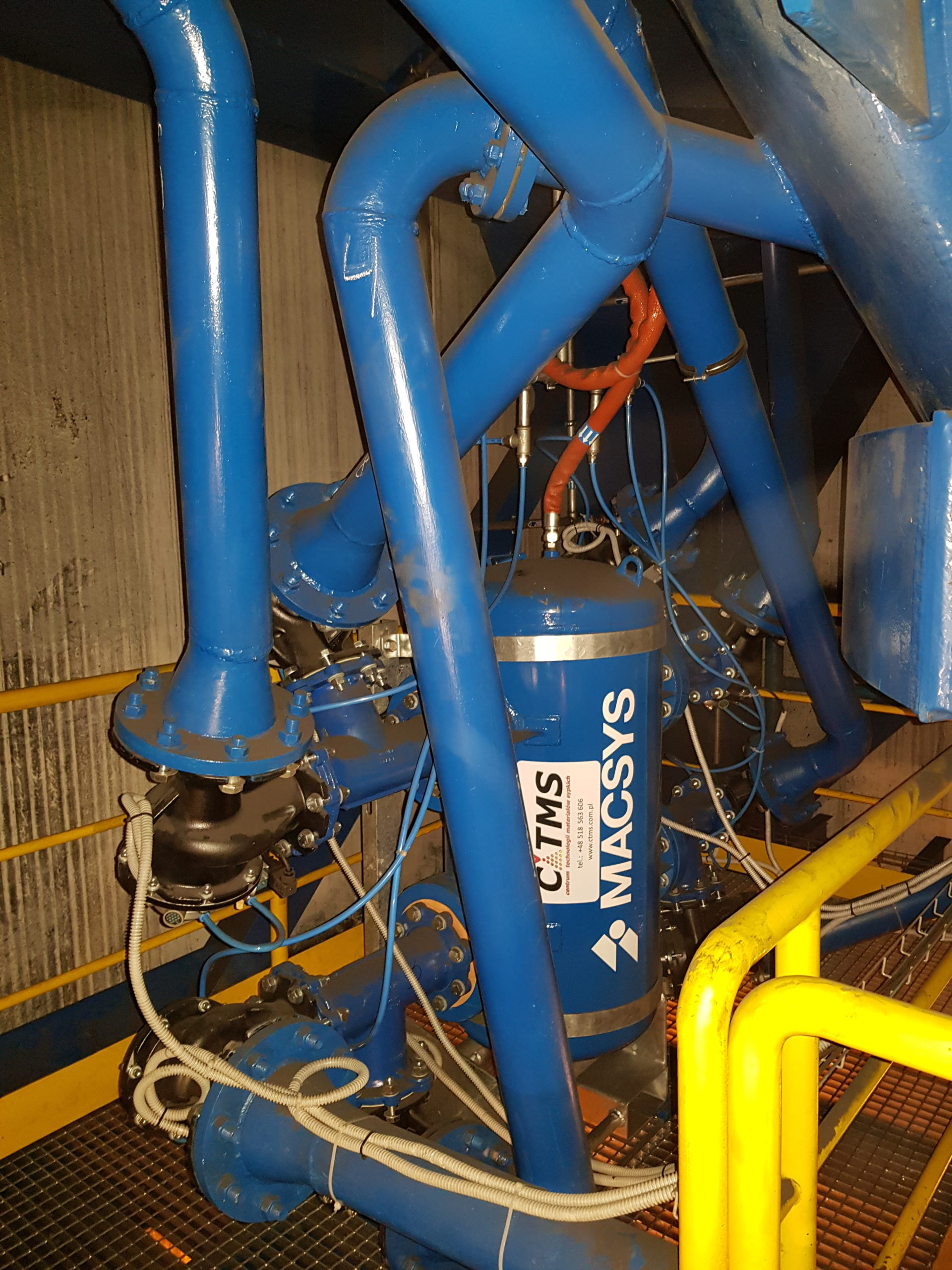

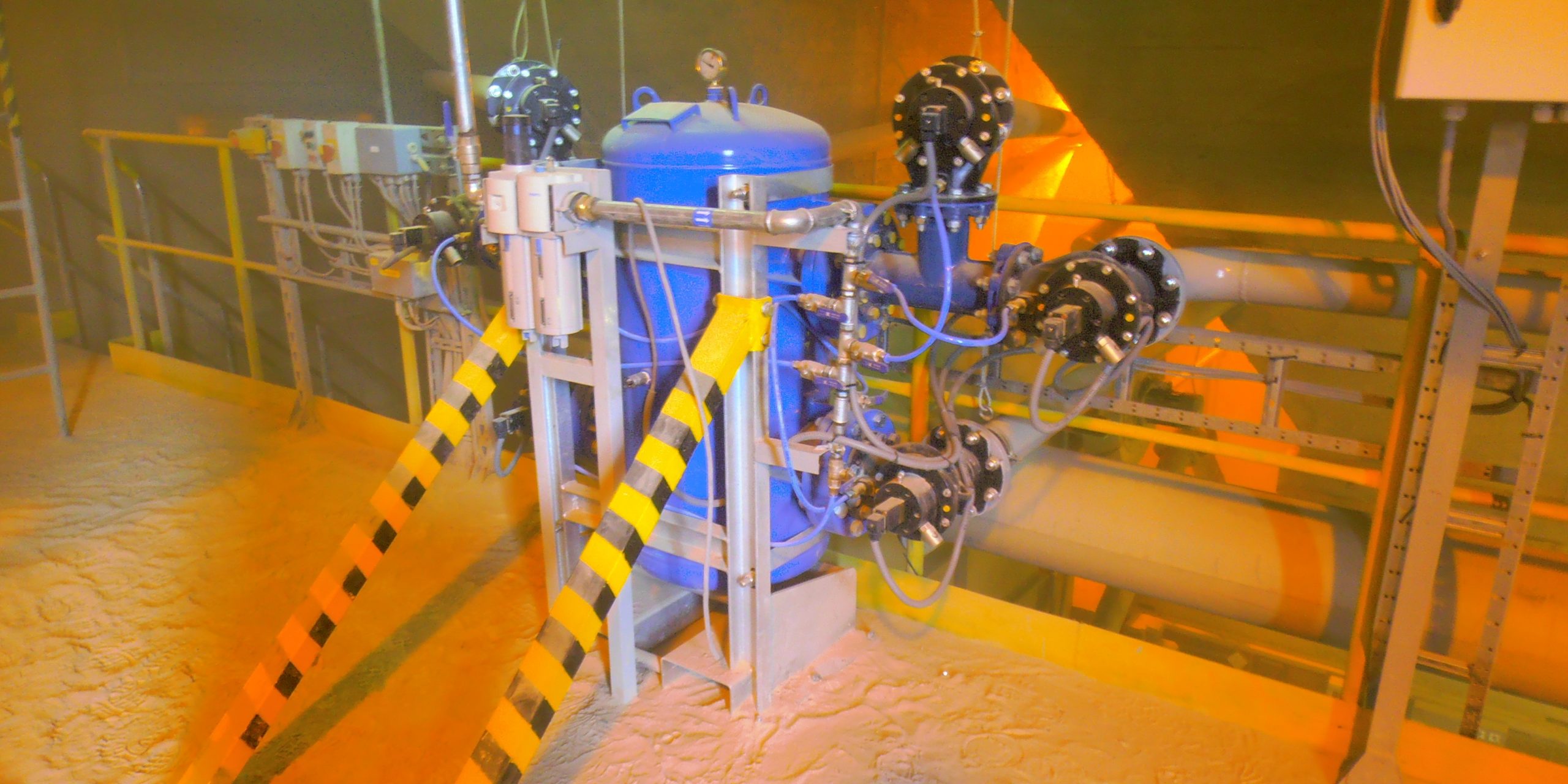

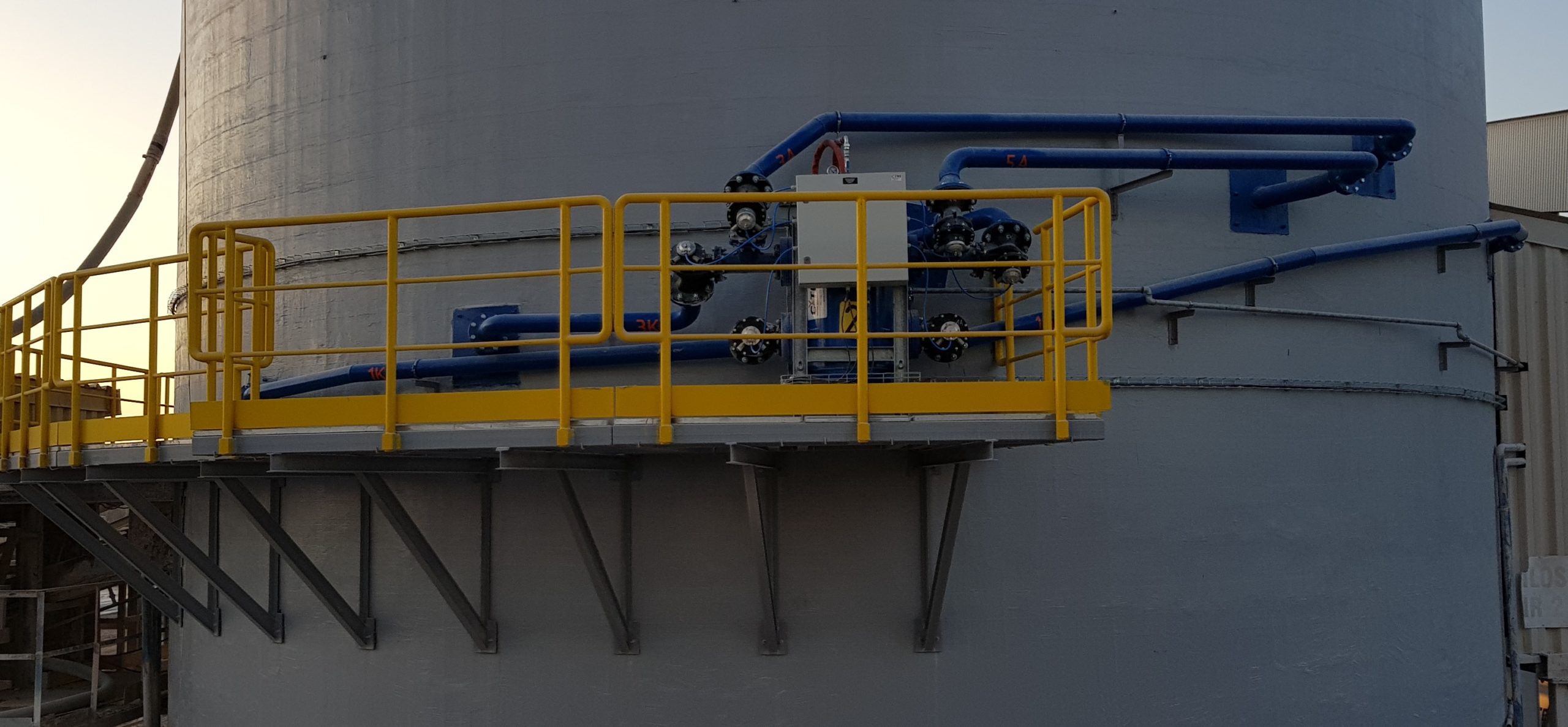

Sposoby montażu armatki pneumatycznej MACSYS na suporcie
